робот "Без L293D"
Отправлено 18.04.2010 - 15:13286
Начальная группа
1798 сообщений
Мужчина
Это не от движка зависит, а от резистора между базой и эммитером. Подбирать надо резистор, а не движок, проще настроить схему под любой двигатель чем подбирать двигатели для схемы, ориентируясь на авось)). У паула явно транзистор дохлый, вообщем скоро увидим.
ЗЫ:
Я только что ради интереса собрал вот эту схему:

На аналогичных КТ972 транзисторах, только обратной проводимости (КТ973) все отлично работает, на свет очень хорошо реагирует, достаточно чуть-чуть засветить фотодиод и уже реагирует.
Есть идея, можно сделать 2-х бимов и приделать к одном усзади фонарик, другой будет бежать за ним ))
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.04.2010 - 21:14287
Участник
99 сообщений
Мужчина
nightmare, Фотография схемы не открывается,можете заново скинуть?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 18.04.2010 - 21:20288
Начальная группа
1798 сообщений
Мужчина
Да, пожалуйста:


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.04.2010 - 21:52289
Участник
99 сообщений
Мужчина
Спасибо большое.Транзистор 2N3904 ? а девять вольт выдержит эта схема?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 18.04.2010 - 22:24290
Начальная группа
1798 сообщений
Мужчина
Зависит от тока в цепи коллектора, он не должен превышать 200 ма.
Транзисторы можно заменить на BD677 и подключить подстроечный резистор на 300 ком между базойи эммитером (чтобы регуллировать чувствительность).
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.04.2010 - 22:28291
Участник +
134 сообщений
Мужчина
кроме чувствительности еще и скорость будет регулироваться
Профиль Личное сообщение Дом. страница icq Skype
Цитата
3
Отправлено 20.04.2010 - 17:18292
Участник
99 сообщений
Мужчина
Здраствуйте,все,купил новые транзисторы biggrin только вот в магазине мне сказали,что вот этот фотодиод не годиться,может поэтому и не работает...скажите плиз вот этот фотодиод подходит или нет.

Code
http://ru.farnell.com/jsp/displayProduct.jsp?sku=1045426&CMP=KNC-GRU-FRU-GEN-SKU-G12&s_kwcid=TC|16299|bpw41n||S|b|5040431704


Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 20.04.2010 - 20:53293
Начальная группа
1798 сообщений
Мужчина
Купи лучше фототранзистор, фотодиоды реагируют на свет только в узком спектре (здесь где-то писали).
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 20.04.2010 - 21:39294
БЛОГГЕР
453 сообщений
Мужчина
а фотодиод 263 реагирует и на рассеянный tongue


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 20.04.2010 - 21:58295
Начальная группа
1798 сообщений
Мужчина
Рассеянный свет здесь не причем.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 21.04.2010 - 20:13296
Вы не заполнили профиль !
121 сообщений
Мужчина
кстати изобретотель а у тебя нет друг схемы ато я в знач не больно
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
Отправлено 21.04.2010 - 20:21297
БЛОГГЕР
453 сообщений
Мужчина

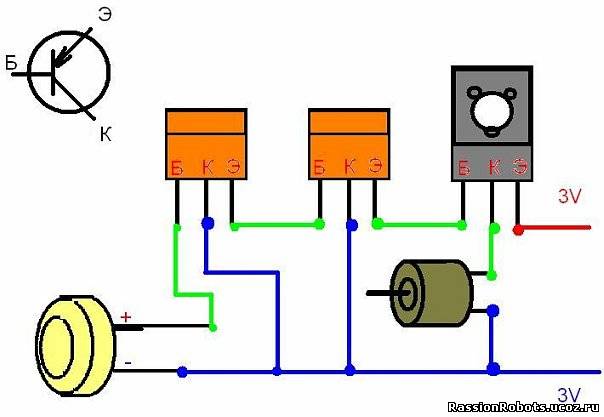

это понятней?


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 21.04.2010 - 20:22298
Начальная группа
1798 сообщений
Мужчина
Давай лучше в знач больно, ато все в знач а ты в них не больно smile
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 21.04.2010 - 20:24299
БЛОГГЕР
453 сообщений
Мужчина
Quote (nightmare)
Давай лучше в знач больно, ато все в знач а ты в них не больно

верно подметил smile smile


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 22.04.2010 - 15:05300
Вы не заполнили профиль !
121 сообщений
Мужчина
слуш на картинки выводы правильна расположены
Профиль Личное сообщение Дом. страница icq Skype
Цитата
1
