Не работает схема "охотника за светом"
Отправлено 24.09.2011 - 23:5416
Участник
560 сообщений
Мужчина
1000-извинений я перепутал базу эмитер колектор,короче 1-й и 2-й контакт пишет 578 вообще как правильно эмитер-колектор-база??? я хочу из line-robot сделать робота который реагирует на свет как в конкурсе короче я хочу сделать робота как на главной странице робот светофил так как правильно подключит транзистор (кт 972а)фотодиоды транзисторы 110ком 0125в 2 мотора и питание сколько вольт надо??? жду придложений!!!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 00:0817
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
жду придложений!!!

щас нарисую схемку, правда фотик посеял на работе, придется на мобилу... Или в редакторе щас попробую нарисовать.

Добавлено (25.09.2011, 00:08)
---------------------------------------------

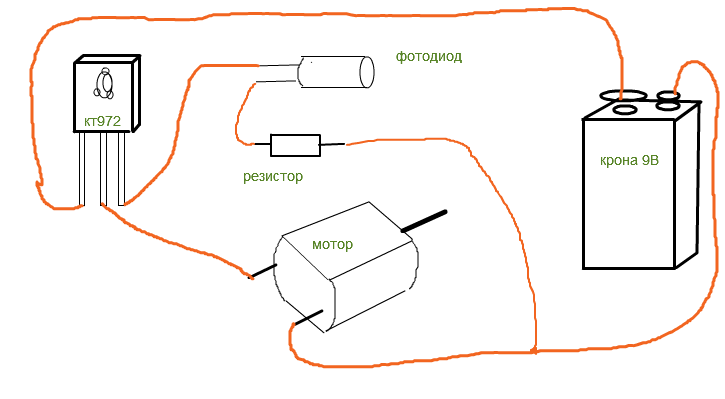

Ну, вот вроде то что ты собираешь нарисовал с фотодиодом



Схема элементарная вроде как. Резистор на 180 Ом вроде нужен.



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 12:3218
Участник
560 сообщений
Мужчина
не-не-не не работает все ровно только резистор 110ком а питание 3 батарейки

Добавлено (25.09.2011, 12:32)
---------------------------------------------
все сделал как показано.но транзистор греется и мотор просто крутится???? че-то не так



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 12:3519
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
все сделал как показано.но транзистор греется и мотор просто крутится???? че-то не так


схема кривая )) Вообщем щас спаяю и проверю. Вчера небыло возможности. В схеме нет пару необходимых деталей


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 12:4420
Участник
560 сообщений
Мужчина
и еще ставлю тестер на 20 вольт влево и подсоединяю фотодиод выставляю на свет показывает 027-028 закрываю фотодиод рукой пишет 0 так и должно быть???


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 12:4521
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
выставляю на свет показывает 027-028 закрываю фотодиод рукой пишет 0 так и должно быть

- диод вырабатывает электричество при засветке


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 13:1022
Участник
560 сообщений
Мужчина
когда сделаешь нарисуешь чтоб я понял??? )))

Добавлено (25.09.2011, 12:47)
---------------------------------------------
я понял что он вырабатывает.но так должно быть???

Добавлено (25.09.2011, 13:10)
---------------------------------------------
нефурычит



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 13:1323
Администраторы
3417 сообщений
Мужчина


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 13:1624
Участник
560 сообщений
Мужчина
у тебя работает???


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 13:2225
Администраторы
3417 сообщений
Мужчина
Quote

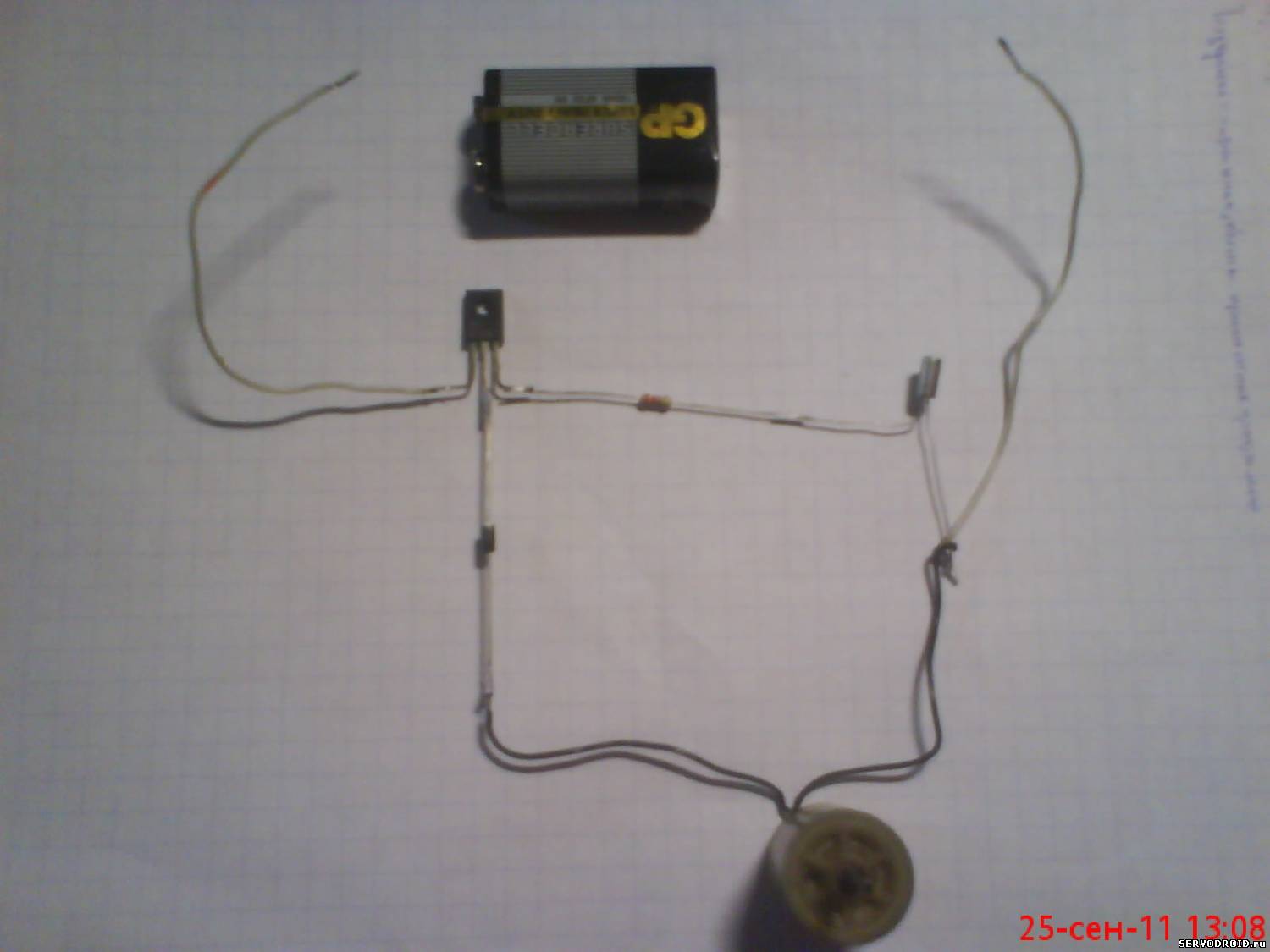

ТЫ так подсоединяешь ? Собери схзему как у меня в точности ! И сфотографируй ее на листе белой бумаги. Будем дальше смотреть. Может быть ты не правильно диод подключил- он в одну сторону не пропускает а в другую пропускает. Питание нужно 9 В


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 13:3426
Участник
560 сообщений
Мужчина
ок ща сделаю

Добавлено (25.09.2011, 13:34)
---------------------------------------------
сделаю через пол часа (30минут)



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 13:4327
Администраторы
3417 сообщений
Мужчина


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 13:4628
Участник
560 сообщений
Мужчина
я понял как делать!!! через 15-20 минут начну делать просто удлинитель пока занят:(


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 25.09.2011 - 13:5629
Администраторы
3417 сообщений
Мужчина
Quote (игорь)
я понял как делать!!! через 15-20 минут начну делать просто удлинитель пока занят:(

-ничего страшного, мы тут никуда не денемся wink

Добавлено (25.09.2011, 13:56)
---------------------------------------------
Только сделай пока на один мотор.



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:0730
Участник
560 сообщений
Мужчина
хорошо а плюс фотодиода на резистор или на крону???

Добавлено (25.09.2011, 14:07)
---------------------------------------------

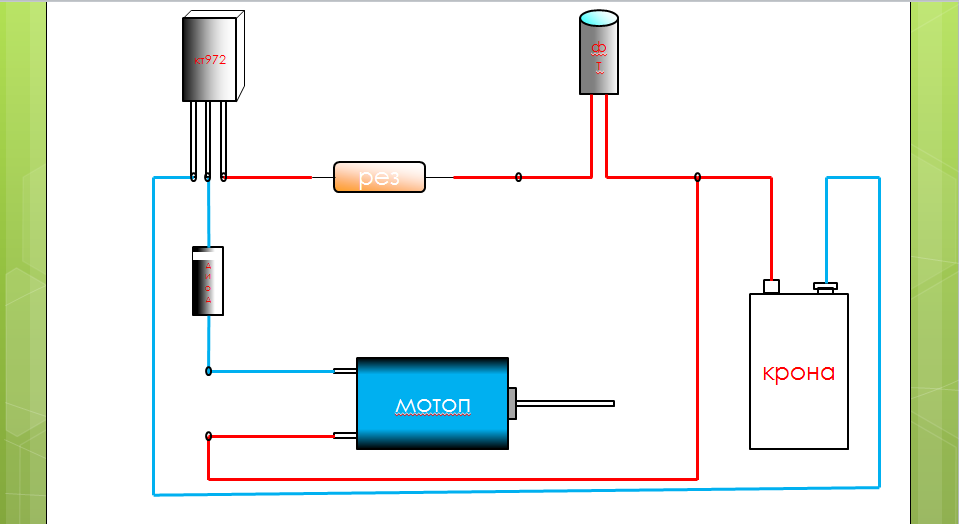

я не понял а между транзистором и мотором что за диод???



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
