Интересные схемы BEAM роботов
Отправлено 17.10.2009 - 23:371
Администраторы
571 сообщений
Мужчина
Специально по запросам желающих smile выкладываю простые схемы BEAM роботов.

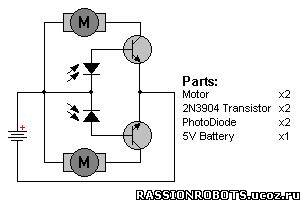

1.

Описание: этот робот реагирует на свет, собирается всего из 7 запчастей:
- двух моторчиков
- двух транзисторов 2N3904
- двух датчиков света, например фототразисторы, или фотодиоды, или фоторезисторы
- батарейка на 5в

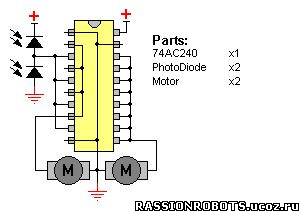

2.

Описание: этот робот тоже как и выше представленный, реагирует на свет. В схеме уже имеется микросхема 74АС240, двух фототранзисторов/фотодиодов, двух моторов.

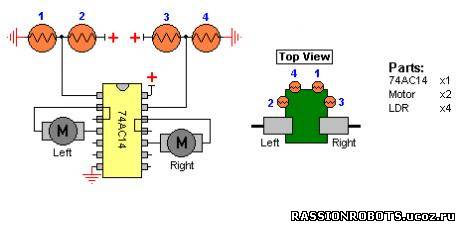

3.

Описание: этот робот тоже состоит из микросхемы, серии 74АС14, двух моторов, и четырех фотодатчиков. Четыре датчика позволяют роботу лучше улавливать свет. Схема расположения датчиков(1,2,3,4) на зеленом рисунке.

4.

Описание: этот робот уже с солнечной батареей. Спомощью солнечной батареи робот накапливает электроэнергию. Накопленную электроэнергию он тратит на поиск света. Все необходимые детаи указаны на рисунке. Будет что-то непонятно спрашивайте. wink

5.

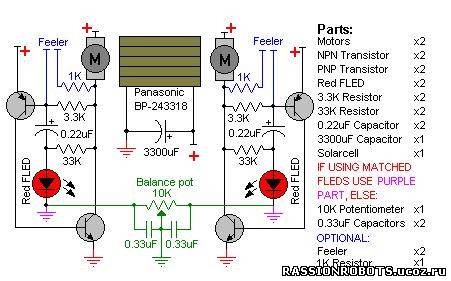

Описание: тоже самое, но более сложная модель. Все детали указаны на рисунке.

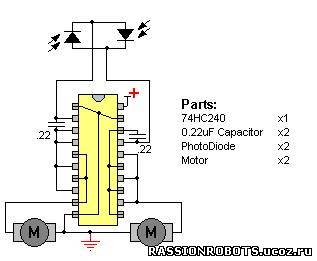

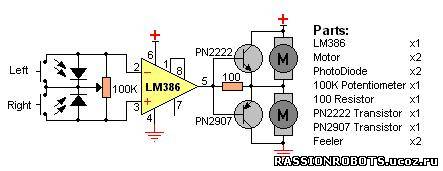

Еще парочка схемок:

6.

7.

8.



6152724.jpg (9.8 Kb) · 2447389.jpg (10.6 Kb) · 3389119.jpg (13.6 Kb) · 9488748.jpg (17.6 Kb) · 9000837.jpg (35.1 Kb) · 1225616.jpg (16.8 Kb) · 7720320.jpg (13.0 Kb) · 7129159.jpg (10.3 Kb)
Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Цитата
Отправлено 21.10.2009 - 16:312
Участник
51 сообщений
Мужчина
чудные схемки, а что такое LDR
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.10.2009 - 17:273
Администраторы
571 сообщений
Мужчина
Quote (Дрич)
что такое LDR

-на какой схеме по счету? Должно быть это светолиод правый....


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Цитата
Отправлено 21.10.2009 - 17:554
Участник
51 сообщений
Мужчина
на схеме 3
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.10.2009 - 17:585
Администраторы
571 сообщений
Мужчина
Дрич,
Понял. Это так обозначены фотодатчики. Можно поставить фотодиоды, или фототранзисторы, или фоторезисторы.


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Цитата
Отправлено 21.10.2009 - 18:006
Участник
51 сообщений
Мужчина
спасибо

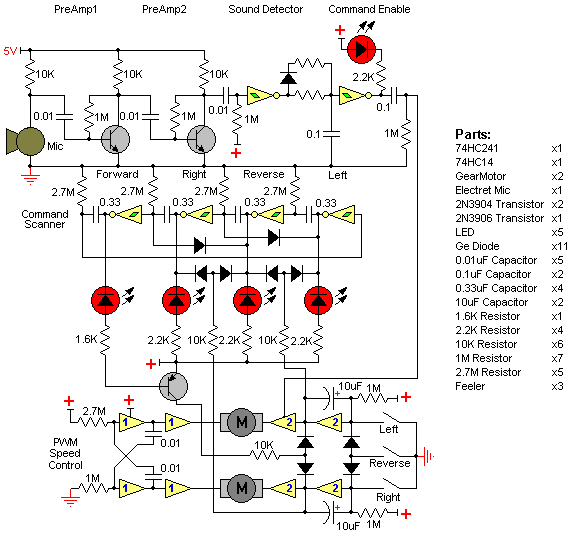

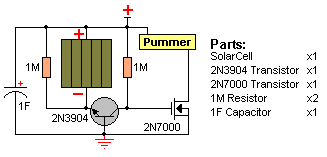

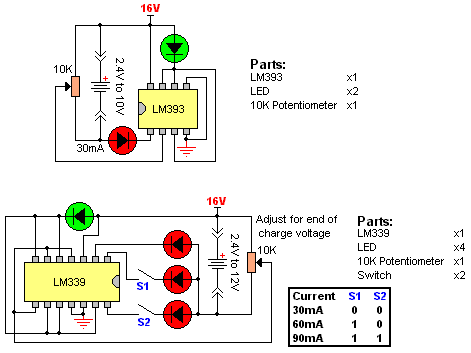

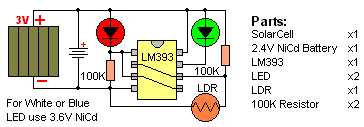

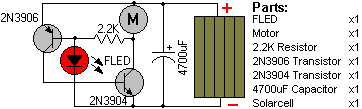

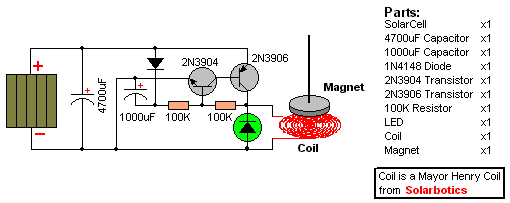

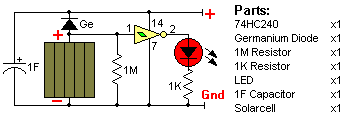

вот ещё схемы



7357314.png (2.7 Kb) · 0148450.png (2.0 Kb) · 8460181.png (8.2 Kb) · 0770573.png (2.4 Kb) · 6785358.png (3.5 Kb) · 2986135.png (3.2 Kb) · 9227816.png (5.7 Kb) · 0260792.png (3.0 Kb) · 5258143.png (17.0 Kb) · 2857060.png (2.8 Kb)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.10.2009 - 18:027
Администраторы
571 сообщений
Мужчина
Дрич,
Поправим


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Цитата
Отправлено 21.10.2009 - 18:058
Участник
51 сообщений
Мужчина
чего поправим?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 21.10.2009 - 18:109
Администраторы
571 сообщений
Мужчина
Когда дабовляете картинку, нужно копировать появляющуюся справа $IMAGE$ в сообщение. А то я запарюсь сам все исправлять.


Я Админ
Профиль Личное сообщение Дом. страница icq Skype
Цитата
Отправлено 30.03.2010 - 14:0910
БЛОГГЕР
453 сообщений
Мужчина

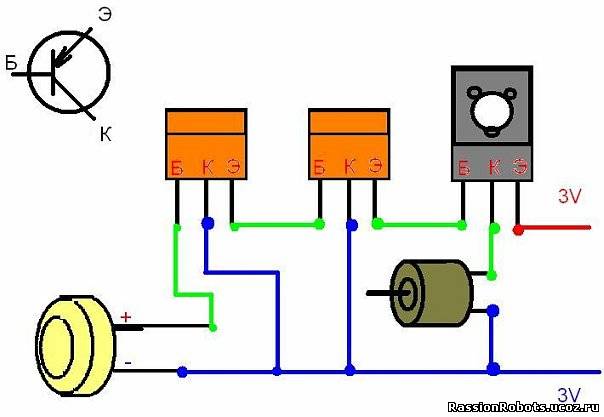

вот моя схема cool (их должно быть две чтобы робот и в ту и в другую сторону ехал)
транзисторы: кт263(2шт), кт814(1шт)


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 30.03.2010 - 14:1911
БЛОГГЕР
453 сообщений
Мужчина
ошибочка у меня транзистор не 263 а 361 happy
и фотодиод 263


в Крыму
Профиль Личное сообщение Дом. страница icq Skype
Цитата
6
Отправлено 24.09.2011 - 13:2312
Участник
6 сообщений
Мужчина

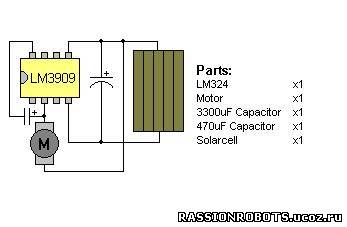

Я когда собирал бота на LM3909 он не заработал( В чем могла быть проблема? Может изза того что я фотодиоды поставил?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 24.09.2011 - 14:1113
Участник
6 сообщений
Мужчина

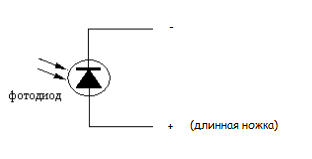

А как определить как вставлять ФД (полярность) схема1

Добавлено (24.09.2011, 14:11)
---------------------------------------------
ФД вместо датчиков света)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 25.09.2011 - 14:0214
Администраторы
3417 сообщений
Мужчина
Quote (|)еНиС)
А как определить как вставлять ФД (полярность) схема1

- прозвонкой. В одну сторону прозвоиться в обратную нет. Или померять напряжение, подключаем щупы, по мультиметру определяем полярность (если щупы подключены и мигает "-") значит плюс наоборот если подключить щупы.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 25.09.2011 - 14:0915
Администраторы
3417 сообщений
Мужчина


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
