Кибернетика
Отправлено 26.03.2010 - 23:211
Администраторы
3417 сообщений
Мужчина
Приветствую, эта тема по статье "Взаимодействие человека и машины на биологическом уровне". Тут будет продолжение, точнее продвижение проекта. Постепенно буду выкладывать фото и описание.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 08.06.2010 - 20:1446
Начальная группа
1798 сообщений
Мужчина
Quote
-Как защититься от фона ? -экранировать провод с электродами. Уменьшить расстояние дорожек платы.

Понимаешь... Ты - антенна, как от этого защититься?
Попробуй до входа усилителя дотронуться, и поймешь smile
Схема сталкера кстати с двуполярным питанием.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 20:5447
Участник
99 сообщений
Мужчина
ground не поможет? wacko
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.06.2010 - 20:5548
Начальная группа
1798 сообщений
Мужчина
Себя заземлить?
Тогда выход будет заземлен, услышим ли эти сигналы?
Тем более в таких действующих устройства человека не заземляют...
Амплитуда помех во много раз больше чем эти сигналы, которые мы хотим усилить wink
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 20:5949
Участник
99 сообщений
Мужчина
Если честно не знаю как sad
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.06.2010 - 21:0150
Начальная группа
1798 сообщений
Мужчина
Я вот тоже....
Ну ладно, что-нибудь придумаем, например ФНЧ на вход поставим и подавим часть помех.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 21:0551
Участник
99 сообщений
Мужчина
Сначала надо сигналы усилить.Правильно ведь?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.06.2010 - 21:0752
Начальная группа
1798 сообщений
Мужчина
Ага. Но откуда как ты узнаешь где эти сигналы а где помехи? Там же каша будет на выходе dry
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 21:1053
Участник
99 сообщений
Мужчина
Мне кается эти схемы усилителя как раз это и делают усиливают и фильтруют.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.06.2010 - 21:1554
Начальная группа
1798 сообщений
Мужчина

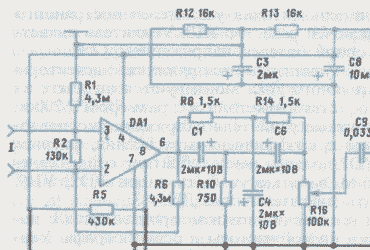

На схеме сталкера, точно, там на выходе ОУ стоит ФВЧ, т.е. срезает низкие частоты.
Вообщем стоит собрать половину схемы сталкера (где только один ОУ) и посмотреть что будет на выходе wink
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 21:1755
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
Вообщем стоит собрать половину схемы сталкера (где только один ОУ) и посмотреть что будет на выходе

-я так и собирался делать wink


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 08.06.2010 - 21:1756
Начальная группа
1798 сообщений
Мужчина
Ну и отлично)


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 21:1757
Администраторы
3417 сообщений
Мужчина
Эххх блин.... Выложить чтоли печатку smile


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 08.06.2010 - 21:1858
Начальная группа
1798 сообщений
Мужчина
Выкладывай!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 08.06.2010 - 21:1859
Участник
99 сообщений
Мужчина
Схема сталкера очень классная) толь я не понял как ее собирать...2е части? и скольо питаие? есть подобное описание к этой схеме.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
0
Отправлено 08.06.2010 - 21:2160
Начальная группа
1798 сообщений
Мужчина
Вот это собери если осциллограф есть, иначе не знаю как проверять будешь, а вообще можно в звуковую карту ПК воткнуть и посмотреть.
Питание - сколько ОУ позволяет, столько и давай, в справочнике написано.
Питание здесь виртуальное двуполярное tongue


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
