Лабиринт
Отправлено 10.05.2010 - 15:0931
Начальная группа
1798 сообщений
Мужчина
Тогда проверь исправны ли транзисторы, посмотри их распиновку в даташите.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 15:1132
Администраторы
3417 сообщений
Мужчина
с б е

е- минус, и минус кондера

б-рез 10 ком

с- пин 7, и рез 1,8ком



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 15:1433
Начальная группа
1798 сообщений
Мужчина
Все, проверил схему, она отлично работает.

Маркировка 2N3904:
E B C



2N3904.pdf (45.6 Kb)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:2934
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
Все, проверил схему, она отлично работает.

собрал робота ? По какой пп ? Т.к. по моим не фурычит.



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:3735
Начальная группа
1798 сообщений
Мужчина
Навесным монтажем собрал и модключил к одному устройству с двигателем и L293D, зачем здесь ПП делать, схема то простая.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:4036
Администраторы
3417 сообщений
Мужчина
чтоб на соплях не весело. Не красиво, и не эстетично <_< Темболее если я с ним сабираюсь выступать

Добавлено (10.05.2010, 16:40)
---------------------------------------------

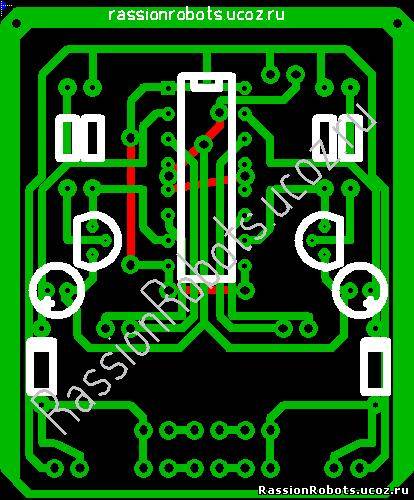

Так проверь, раз у тебя заработала, что не так в моей разводке ? С учетом того, что я щас выложу



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:4237
Начальная группа
1798 сообщений
Мужчина
Навесным очень аккуратно можно сделать и совершенно не на соплях smile
Потом как-нибудь разберусь что не так, такое впечатление что транзисторы впаяны не правильно, см. сообщения выше.
Quote

с б е
е- минус, и минус кондера
б-рез 10 ком
с- пин 7, и рез 1,8ком

Quote
Маркировка 2N3904:
E B C


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:4238
Администраторы
3417 сообщений
Мужчина


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:4339
Начальная группа
1798 сообщений
Мужчина
Пост #37 обновил.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:4540
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
Quote с б е е- минус, и минус кондера б-рез 10 ком с- пин 7, и рез 1,8ком QuoteМаркировка 2N3904: E B C

я тут ведь правильно написал, не так ли ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:4841
Начальная группа
1798 сообщений
Мужчина
Что куда подключается правильно, речь идет о том, где какая нога у транзистора.


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:4942
Администраторы
3417 сообщений
Мужчина
1-коллектор 2 база 3- эммитер


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:5043
Начальная группа
1798 сообщений
Мужчина

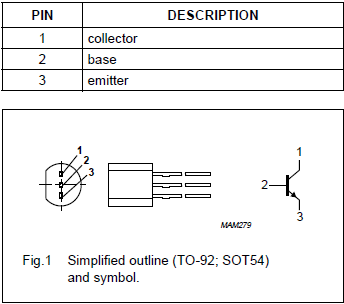

Первый в твоем понимании где находится если транзистор повернуть надписью к себе?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 16:5144
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
Первый в твоем понимании где находится если транзистор повернуть надписью к себе?

Бррр.... wacko На твоем рисунке подписано

Добавлено (10.05.2010, 16:51)
---------------------------------------------
http://lib.chipdip.ru/222/DOC000222324.pdf



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 16:5245
Начальная группа
1798 сообщений
Мужчина
Справа находтся коллектор, слева эммитер, по середине база, это если надписью к себе повернуть, судя по тому, что ты написал выше ты впаял транзистор наоборот, просто переверни его на 180 градусов.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
