Лабиринт
Отправлено 09.05.2010 - 23:3816
БЛОГГЕР
310 сообщений
Мужчина
А мне конт. датчики очень нравятся))!
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 10.05.2010 - 09:4517
Начальная группа
1798 сообщений
Мужчина
Странно, что при замыкани ножек конденсатора моторы крутятся в обратную сторону, ведь если не идёт питание через диод от выключателя, то транзистор закрыт. То, что от выключателей не идёт питание подтверждено мультиметром? Скорей всего диоды наоборот впаяны, проверь ещё работают ли выключатели и убери пока лишние детали (светодиоды)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 12:1218
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
То, что от выключателей не идёт питание подтверждено мультиметром?

-да
Quote (nightmare)
Скорей всего диоды наоборот впаяны

-замыкал ножки диода, все равно не идет

Quote (nightmare)
проверь ещё работают ли выключатели

- я их пока и не ставлю, просто замыкаю джампером.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 12:3119
Администраторы
3417 сообщений
Мужчина
Смущает то, что было использован советский транзистор:

Какой у него номер ?



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 13:4920
Начальная группа
1798 сообщений
Мужчина
КТ315Б
Раз и при замыкании джампером питания нет, то припаяй провод к точке соединения диода и выключателя и приложи его к плюсу.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 13:5121
Начальная группа
1798 сообщений
Мужчина
Транзистор тут непричём, раз питание после выключателя не идёт значит обрыв.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 13:5222
Администраторы
3417 сообщений
Мужчина
Quote (nightmare)
раз питание после выключателя не идёт значит обрыв.

-да оно и до выключателя не доходит )


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 13:5523
Начальная группа
1798 сообщений
Мужчина
Ну так подсоедини выключатель непосредственно к +, а не к плате, наверняка в разводке ошибка.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 13:5924
Администраторы
3417 сообщений
Мужчина

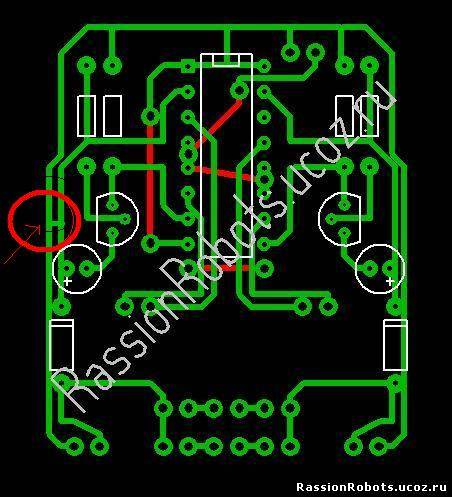

ПП эта

Так по сути она не правильная, но я некоторые дорожки оборвал и проводами их пропустил как надо.
Ты хочешь чтобы я соединил во так



Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 14:0425
Начальная группа
1798 сообщений
Мужчина
Давай не по плате смотреть, а по схеме. Я тебе предлагаю имитировать нажатие выключателя подключением диода к + питания.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 14:1426
Администраторы
3417 сообщений
Мужчина
nightmare,
понял, зачем по два сообщения пишешь ?


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 14:1727
Начальная группа
1798 сообщений
Мужчина
С телефона пишу, опера мини как-то странно сообщения отправляет, с первого раза не отправляет, а кнопка отправить блокируется, а потом отправляет, глючит вообщем smile
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 14:1928
Администраторы
3417 сообщений
Мужчина
Вообщем я ближе к вечеру проверю. Как плохо без стабильного блока питания sad


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 10.05.2010 - 14:2729
Начальная группа
1798 сообщений
Мужчина
Поднакопи деньжат и купи какой-нибудь HY1003D в чип и дипе или можно на TL431 и TIP122 собрать отличный регуллируемый бп, я щас на даче таким пользуюсь. Ещё есть бп на TL431, BD139, КТ805, ваще убойная вещь:-). Как приеду домой поделюсь схемой .
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 10.05.2010 - 15:0130
Администраторы
3417 сообщений
Мужчина
nightmare,
насчет подкопи-ты в точку попал ( главная страница-правый блок- внизу) biggrin

Добавлено (10.05.2010, 15:01)
---------------------------------------------

Quote (nightmare)
предлагаю сэммитировать нажатия выключателя подключением диода к + питания

- не, не помогло


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
