Форум » Мастерская » Начинающим робототехникам » Не работает схема "охотника за светом" (*icon-4*)
Не работает схема "охотника за светом"
Отправлено 28.09.2011 - 18:34106
Участник
560 сообщений
Мужчина

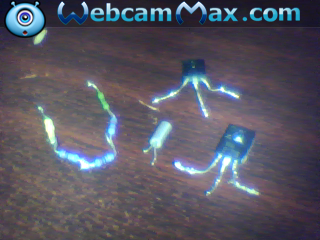

http://www.servodroid.ru/graffiti/0/143_68e.png я делаю все так но нечего неработает помогите плиз


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35107
Участник
560 сообщений
Мужчина
тьфу


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35108
Начальная группа
1798 сообщений
Мужчина
Сообщение # 17 прочти, питание не туда подаешь же.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.09.2011 - 18:35109
Участник
560 сообщений
Мужчина
8131б


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35110
Начальная группа
1798 сообщений
Мужчина
Палёный значит транзистор, а может и не только транзистор. Раз собирал точно по схеме и по всякому пробовал.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.09.2011 - 18:35111
Начальная группа
1798 сообщений
Мужчина
Нашел уже. Пост обновил.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.09.2011 - 18:35112
Участник
560 сообщений
Мужчина

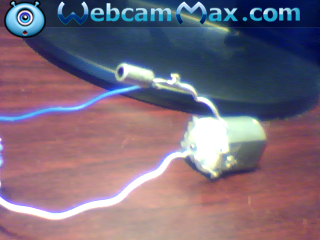

такой

Добавлено (28.09.2011, 17:52)
---------------------------------------------
а как транзистор тестером померить????????????



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35113
Участник
560 сообщений
Мужчина
как подключить????(пробовал по всякому но нечего неполучается)


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35114
Начальная группа
1798 сообщений
Мужчина
В режим прозвонки диодов переключись, красный щуп к коллектору, черный к эммитеру, если транзистор NPN типа.
Далее послюнявь палец и замкни им только коллектор и базу.
Увидишь на экране, что транзистор открылся.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.09.2011 - 18:35115
Участник
560 сообщений
Мужчина

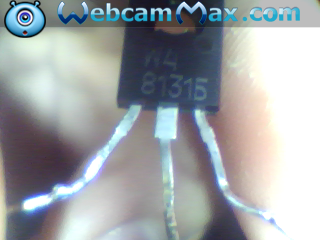

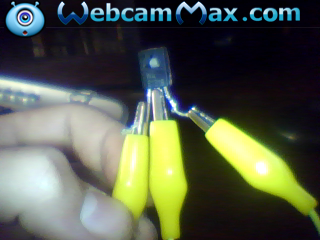

транзистор такой!!!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35116
Участник
560 сообщений
Мужчина

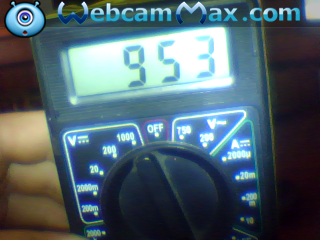

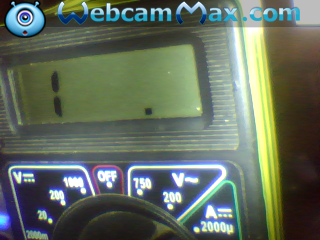

вот что получилось!!!


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:35117
Начальная группа
1798 сообщений
Мужчина
Если это число на экране после замыкания базы с коллектором пальцем - то работает транзистор.
Проверь сопротивление цепочки из резисторов.
А также фотодиод: подключи щупы к его выводам, переключись в режим измерения сопротивления, предел измерений поставь 200кОм и измерь сопротивление освещенного и затемненного фотодиода.
Если его сопротивление, когда он освещен, резко упало, то хорошо.
Далее поменяй местами щупы, сделай тоже самое, если сопротивление меняется незначительно, то фотодиод рабочий.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 28.09.2011 - 18:35118
Участник
560 сообщений
Мужчина

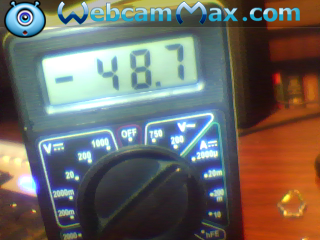

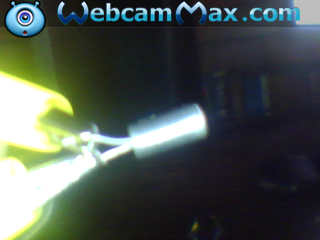

вот это фотодиод я померил

Добавлено (28.09.2011, 18:44)
---------------------------------------------

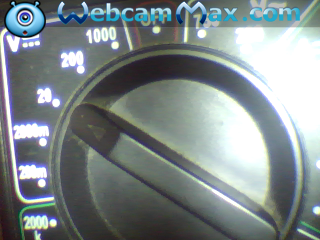

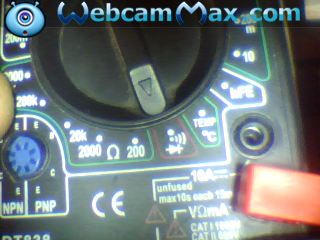

тьфу,,,блин эта фотка где на 20 стоит НЕ та!!!там стоит на 200к



Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:36119
Участник
560 сообщений
Мужчина
резисторы пишет -437 а фотодиод пишет-48.5со знаком минус


Ростов-на-дону
Профиль Личное сообщение Дом. страница icq Skype
Цитата
8
Отправлено 28.09.2011 - 18:36120
Начальная группа
1798 сообщений
Мужчина
Офигеть, не уж то в вольтах показывает?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
