Драйвер шагового двигателя на основе SLA7024M

Хочешь собрать робота но не знаешь где достать все необходимые детали?

Закажи набор для сборки робота у нас! Мы подготовим для тебя специальный комплект, который будет включать в себя все необходимые радио-детали, датчики, моторчики, и печатные платы.

Чтобы заказать набор перейди в наш магазин и выбери наборы, которые тебе интересны


Перейти в магазин

ВЕРСИЯ ДЛЯ СЛАБОВИДЯЩИХ

Управление шаговыми двигателями только кажется таким сложным, на самом деле все гораздо проще. В наши руки попало несколько списанных матричных принтеров фирмы EPSON, которые без особой жалости были пущены под «нож» - разобраны на комплектующие.


Особое внимание пало на некую микросхему, которая при ознакомлении с даташитом оказалось неплохим девайсом – драйвером униполярного шагового двигателя.



Что собственно привлекло нас в этой микросхеме… Достаточная распространенность (старые матричные принтера EPSON, наличие в интернет-магазинах), простая схема включения, регулировка тока обмоток шагового двигателя ШИМом  и достаточно удобный корпус. Так как в настоящее время нами ведется неспешное изготовление простого ЧПУ станка (фрезеровка, сверление печатных плат, фрезеровка пластика и прочих мягких материалов),  решено было не дать пропасть «добру» =).



На основе даташита и прочтения иностранного опыта использования данной микросхемы, была нарисована схема и разведена печатная плата силового драйвера униполярного шагового двигателя. Получившийся модуль,  в процессе экспериментов показал себя исключительно с положительной стороны. Было испытано множество шаговых двигателей, с различным напряжением питания и токовой нагрузкой (SLA7024M позволяет подключить шаговые униполярные двигатели с нагрузкой по току до 1,5А, SLA7026M до 3А) – микросхема практически не грелась и легко управлялась микроконтроллером .

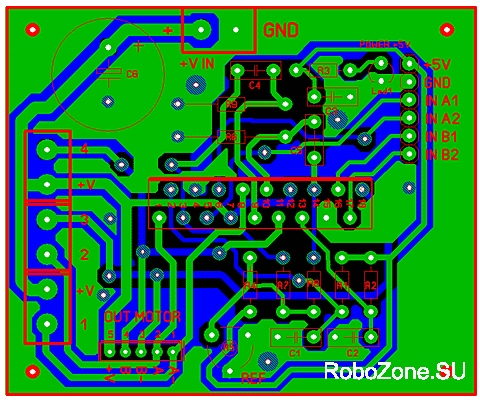

Печатная плата была разведена в двухстороннем варианте, но так как дорожки достаточно толстые – особых проблем при повторении не возникнет.

Более подробное описание и алгоритм управления для серии SLA70xxx вы можете изучить в прилагаемом даташите.



На фото плат резисторы R4 и R5 подобраны под конкретные шаговые двигатели (см datasheet).



Схема в формате sPlan 6.0, разводка платы в формате Sprint Layout 4.0 под ЛУТ и даташит на серию микросхем SLA70xxx вы можете скачать ниже.
sla7024_26_29m.pdf [166,46 Kb] (cкачиваний: 948)
sla7024m-driver.rar [27,85 Kb] (cкачиваний: 956)

оригинал статьи тут http://robozone.su
