Форум » Мастерская » Начинающим робототехникам » Дороботка схемы! (Помогите доработать составленую мной схему.)
Дороботка схемы!
Отправлено 18.12.2010 - 22:4716
БЛОГГЕР
101 сообщений
Мужчина
по моей задумке они должны открываться при поподании света на фотодатчик... тоесть робот должен ехоть на свет, а при замыкание кнопки включается реверс и робот поворачивает. мне кажется надо поставить последовательно фотодатчикам, резисторы но точно не уверен.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 22:5117
Администраторы
3417 сообщений
Мужчина
Есть такое. Если судить по этой схеме их можно выкинуть и поставить перемычку... Роль ключа они не выполняют.


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 18.12.2010 - 22:5418
Начальная группа
1798 сообщений
Мужчина


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.12.2010 - 22:5419
БЛОГГЕР
101 сообщений
Мужчина
они подключены к плюсу через фото датчик, следовательно они должны открываться при поподании света на фотодатчик(сопротивлениее уменьшается и транзистор открывается.)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 22:5420
Начальная группа
1798 сообщений
Мужчина

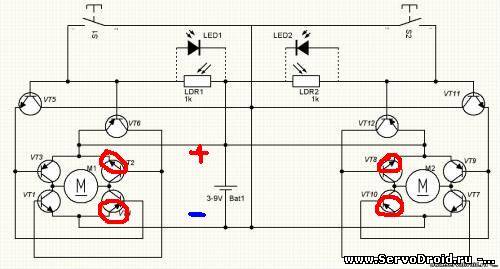

В Н мосте ошибки, см. пост 18.
VT5 и VT11 не откроются, т.к. коллектор на минусе.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.12.2010 - 22:5721
Администраторы
3417 сообщений
Мужчина
Quote (Elektro)
они подключены к плюсу через фото датчик, следовательно они должны открываться при поподании света на фотодатчик(сопротивлениее уменьшается и транзистор открывается.)

- допустим через ФД, а еще и напрямую smile


Только дурак нуждается в порядке-гений господствует над хаосом...
Онлайн ЧАТ по робототехнике ! Заходи и общайся без регистрации =)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
34
Отправлено 18.12.2010 - 23:0722
БЛОГГЕР
101 сообщений
Мужчина

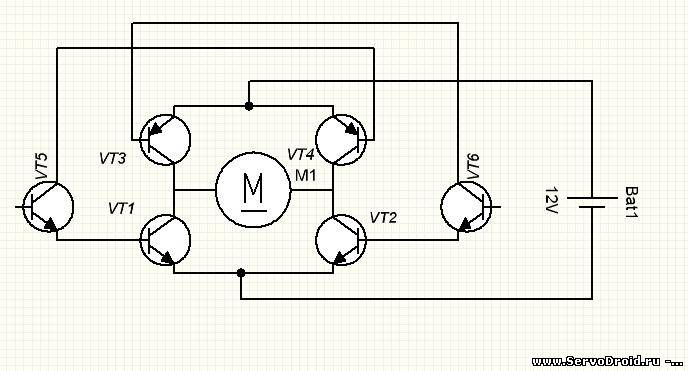

вот такой мост используется в р\у машинках когда сигнал приходит на VT5 мотор врашается (например) по часовой , когда сигнал приходит на vt6 то в обратную вращается... я решил немного переделать когда тестировал свой мост в проге, все работало норм, на практике небыло возможности.


Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 23:1423
Начальная группа
1798 сообщений
Мужчина
Кажись работоспособно.
Только резисторы в базы добавь, как в этой схеме:


Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.12.2010 - 23:1824
БЛОГГЕР
101 сообщений
Мужчина
) и все-таки что делать с фотоэлементами??? фото транзисторов нету и достать их возможности нет( есть фото резистор но рызные((( я склоняюсь к свето диодам но у меня на практике с ними не получается, кстати про светодиоды в качестве фотодатчика я увас в статье про одного роботика прочитал)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 23:1925
Начальная группа
1798 сообщений
Мужчина
Берешь транзисторы МП40 или аналогичные, стачиваешь верхнюю крышку - получаешь фототранзистор.
ЗЫ: пост 23 обновил.
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.12.2010 - 23:2426
БЛОГГЕР
101 сообщений
Мужчина
за расчеты большое спасибо) еще какие - нить есть предложения???

Добавлено (18.12.2010, 23:24)
---------------------------------------------
да я так пробывал но что то не то странно даже раньше делал фото тир все работало с мп40) а щас((( там же подключаешь его также только базу не трогаешь???
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 23:2527
Начальная группа
1798 сообщений
Мужчина
Есть - заказать детали по почте.
Да, базу не трогаешь...
Предлагаю сюда зайти)
http://www.servodroid.ru/forum/25-228-1
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 18.12.2010 - 23:3028
БЛОГГЕР
101 сообщений
Мужчина
Можешь пояснить: h21Э -это кофициент на эмитерие????
Uбэ - это напряжение на базе???
Uкэ - это напряжение на колекторе?
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
Отправлено 18.12.2010 - 23:3729
Начальная группа
1798 сообщений
Мужчина
h21э - коэффициент передачи тока эммитера
Uбэ - напряжение база-эммитер
Uкэ - напряжение коллектор-эммитер
Профиль Личное сообщение Дом. страница icq Skype
Цитата
38
Отправлено 19.12.2010 - 18:2430
БЛОГГЕР
101 сообщений
Мужчина
благодарю!

Добавлено (19.12.2010, 18:24)
---------------------------------------------
еще какие-нибудь есть предложения???=)
Профиль Личное сообщение Дом. страница icq Skype
Цитата
9
